ST7G系列電除塵高壓隔離開關箱

返回列表發布人：zjyingli 發布時間：2022-04-26 15:07:59

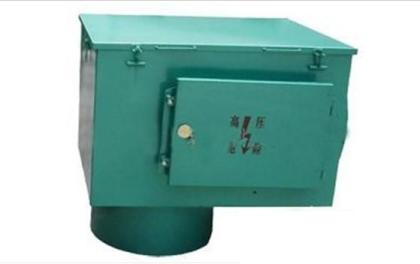

產品說明產品參數 一.技能參數 產品型號額定事情電壓(KV) 額定事情電流(A) ST7G-72/3-2S-X 72 3 二.利用條件 1.海拔不高出2000米 2.環境溫度不高于±50℃,不低于-40℃ 3.氛圍相對濕度≤95%(30±2℃) 4.安置環境應無導電塵土,不含有腐化金屬的氣體及爆炸傷害的介質存在,并且無劇烈振動. 三.布局情勢與作用 A.形狀箱由箱體.頂蓋.操作門.出入線連接圈等部件組成.各開啟處都鑲有橡膠密封嵌條,箱身反面開有觀察孔,便于觀察形狀閘刀的到位環境. B.開關箱的頂蓋與操作門上都配有寧靜連鎖裝置,起到寧靜掩護作用,有利于寧靜維修和保養. C. 隔離開關由二級帶有高壓絕緣支柱的傳動機構,一組接地裝置等組成,二組絕緣支柱的頂部各有一把閘刀,起到相互連接和接地的作用,隔離開關安置在箱體內,由傳動軸與手輪相連接,箱體接納高等氨基烤漆,具有戶外防風防雨扣作寧靜等特點. D. 開關底座上裝有2只LX12-2低壓行程開關(根據用戶必要可加裝指示燈),分別控制電源.電場和接地的到位指示(附:行程開關接線圖) 四.舉措原理與利用要領 (1).舉措原理:操動手輪轉動傳動軸,使高壓絕緣支柱旋轉寄托底座內的定位裝置,使其頂部的閘刀精確打入打仗座內,接通所需的事情位置. (2).利用要領:根據指示針?biāo)傅你懪莆恢?向另一塊銘牌位置到60°到位. (3).形狀箱頂蓋裝有寧靜鎖,若遇到檢修隔離開關時,應先開啟操作門并轉動手輪,使二把閘都處在接職位地方置,才可開啟頂蓋寧靜鎖并打開頂蓋,即可查抄和維修. 五.安置要領 A.外形(見圖) B.開關箱有A.B型二種,根據電除塵器高壓引入方位確定所需型號牢固在電除塵器頂部. C.開關箱的進口端與高壓硅整流器相連接,出口端與電除塵器大絕緣子室相連接. D.開關絕緣子接線接納直徑為10毫米圓銅棒(用戶自備),接地接納10毫米以上的銅線連接,接地電阻不應大于4歐姆. 六.維修保養 1.高壓開關箱因安置在戶外,每隔二年應重新油漆一次，防止箱體腐化. 2. 當手輪轉動若非常時,應及時查抄以免破壞別的部件，開關應定期維修.保養.高壓絕緣子底部的軸承,每隔二年舉行拆洗,并上潤滑脂,連結手輪的轉動機動,切換到位.
